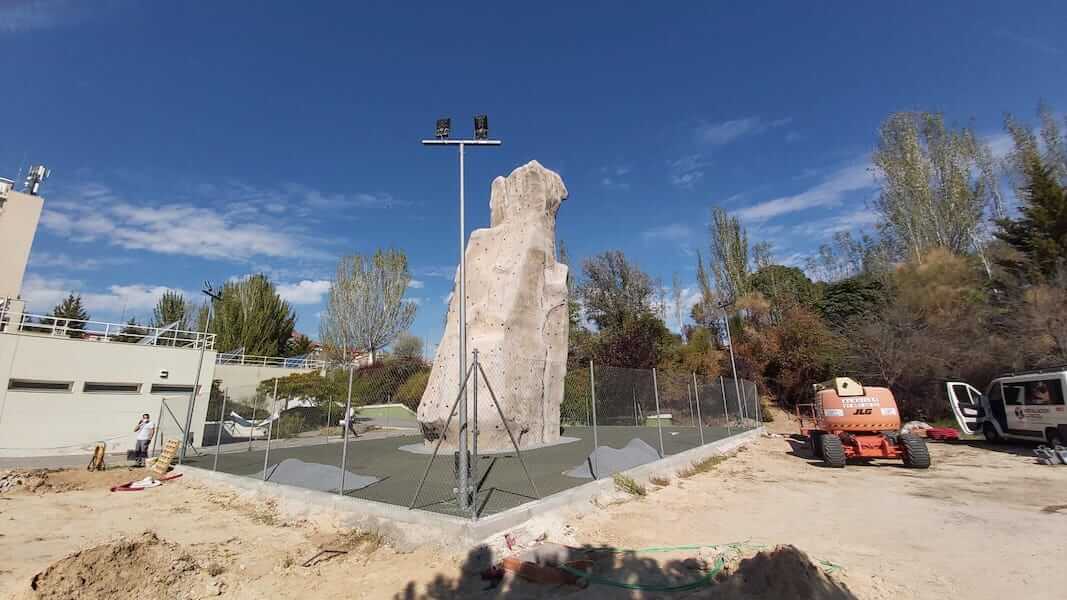

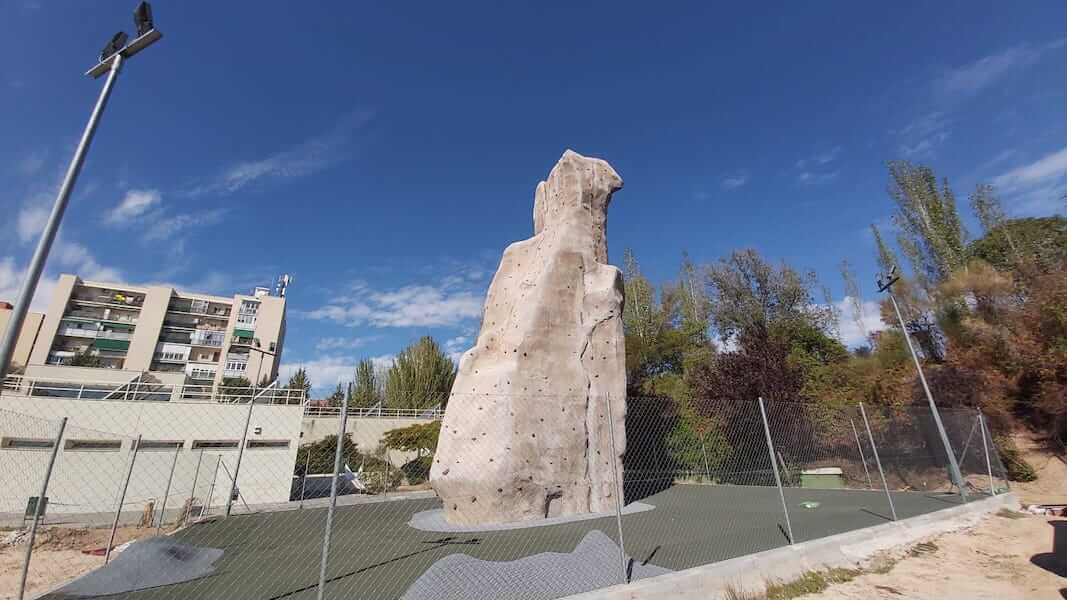

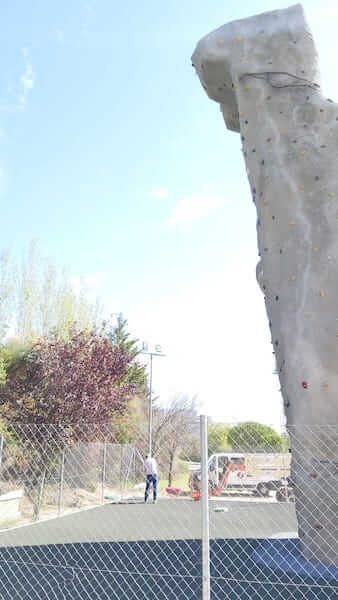

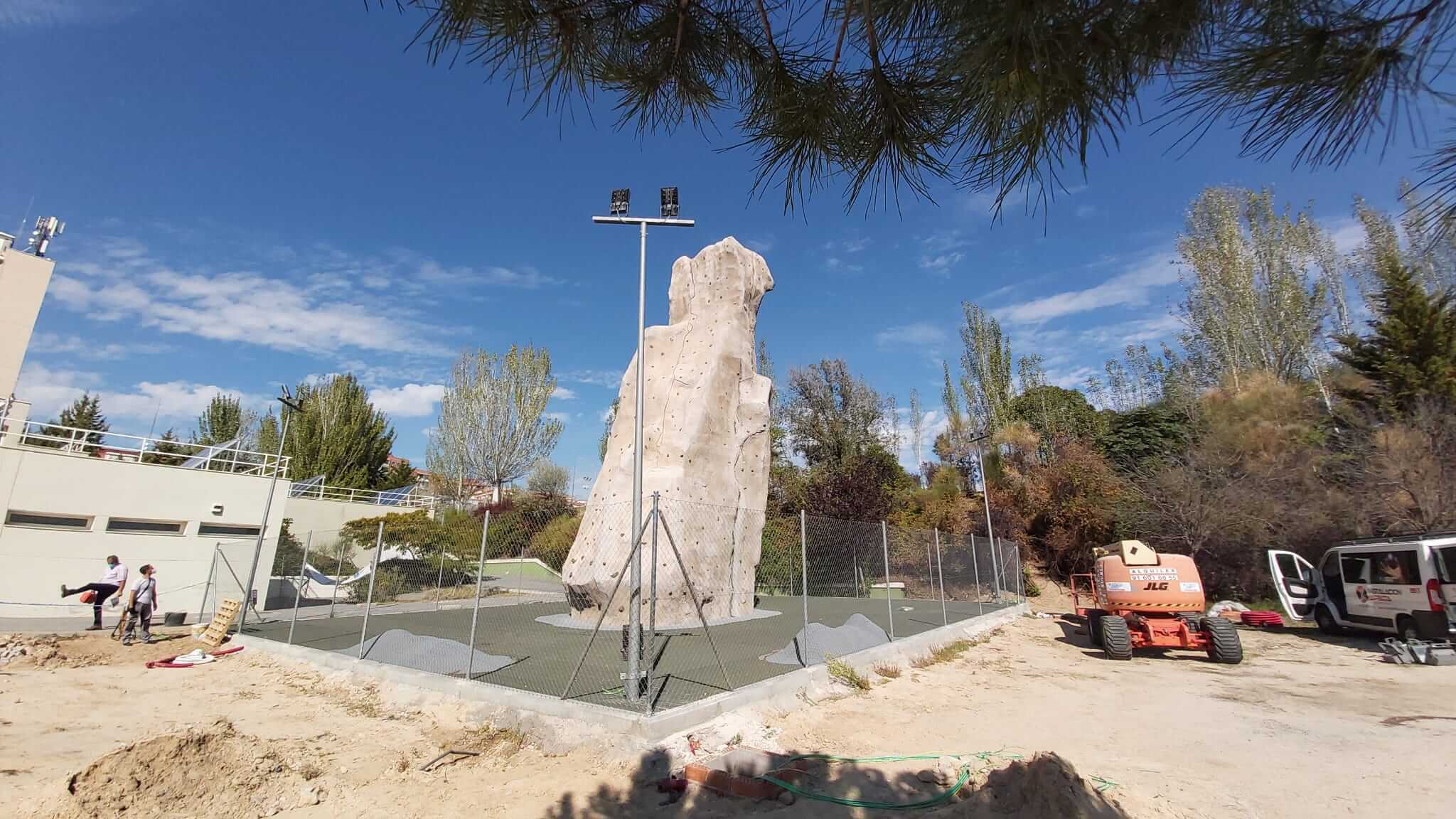

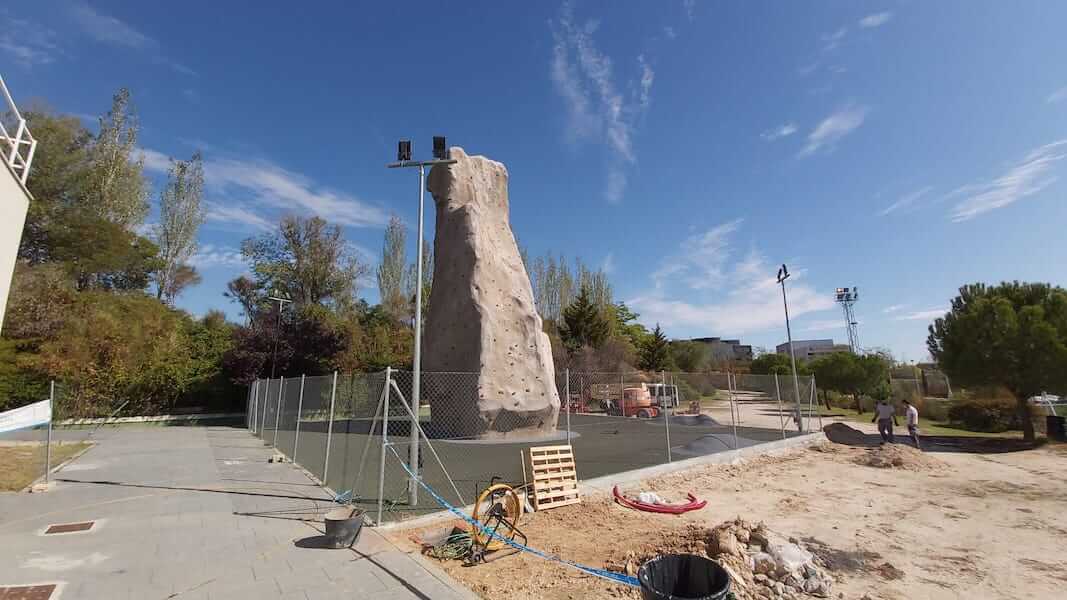

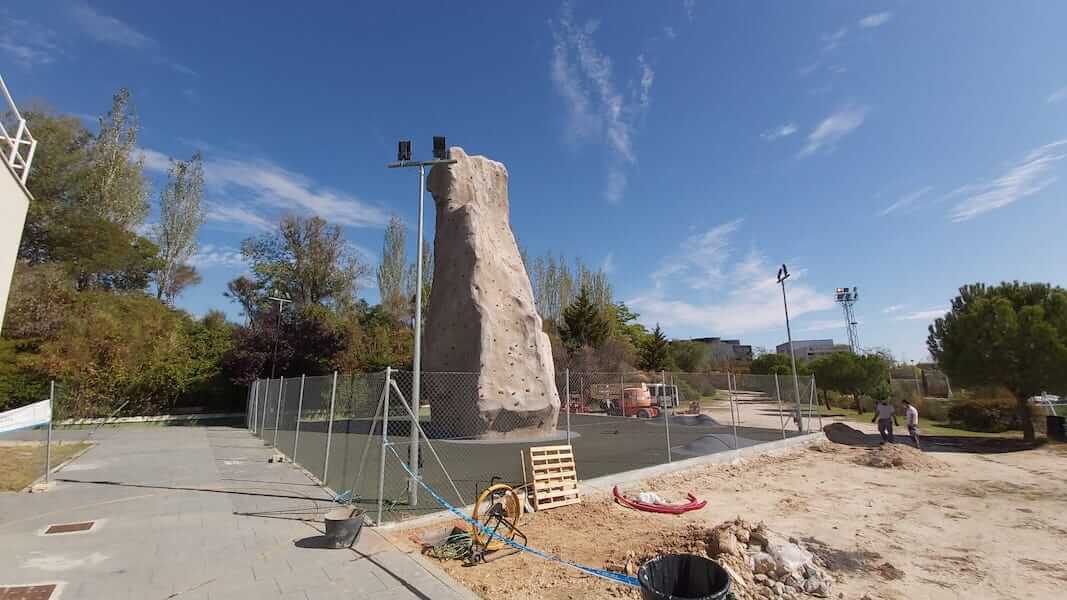

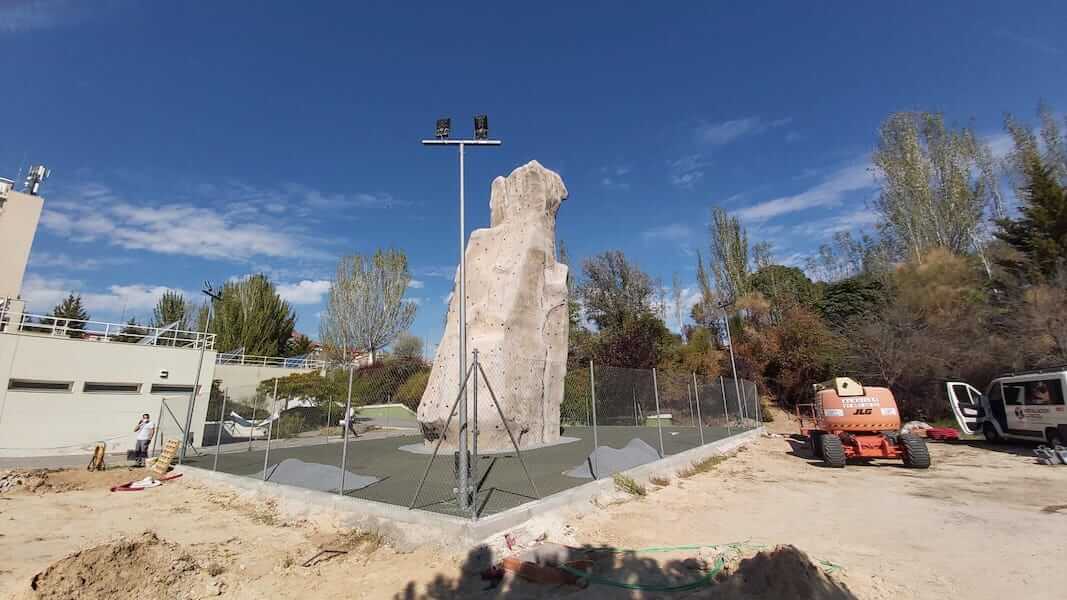

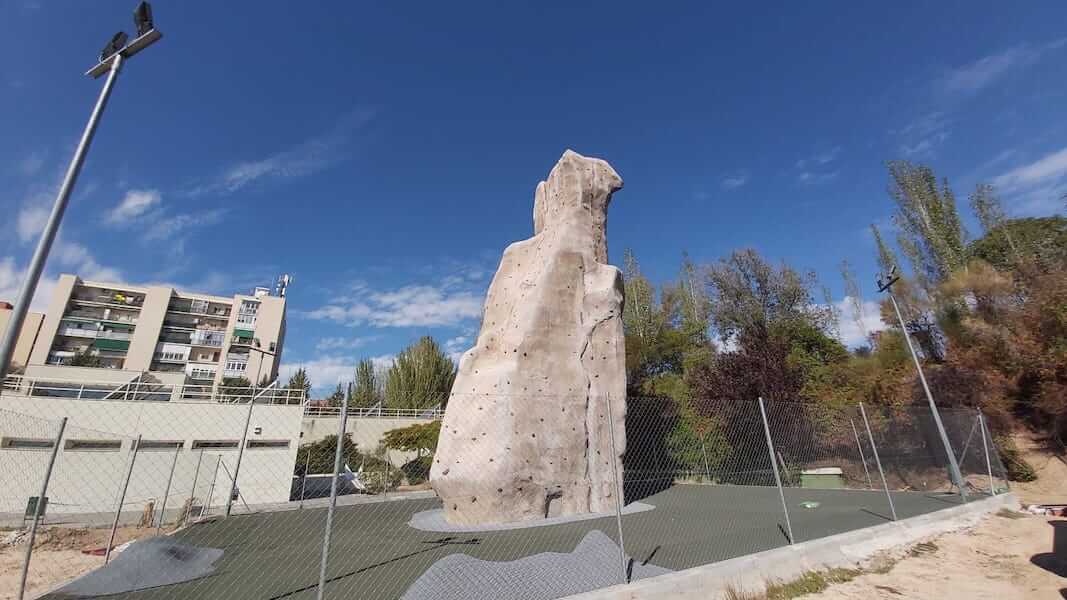

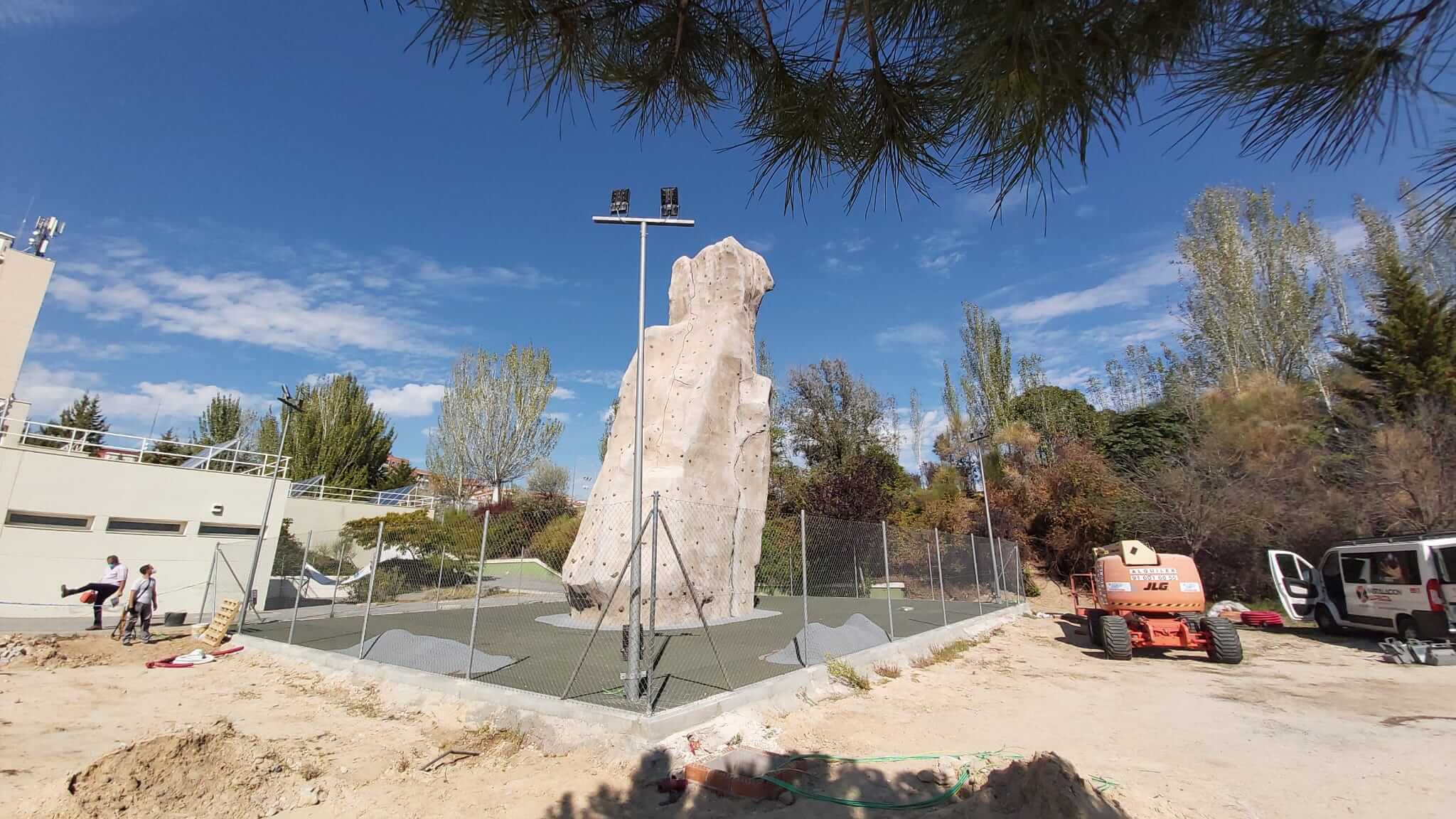

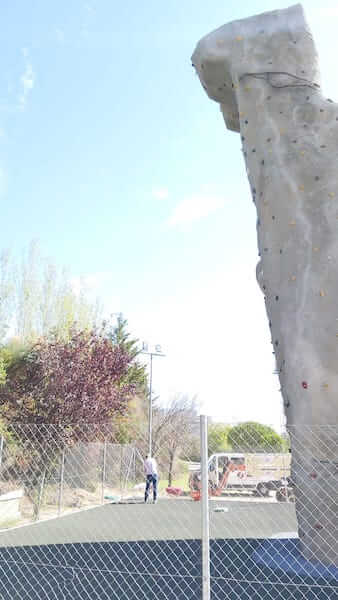

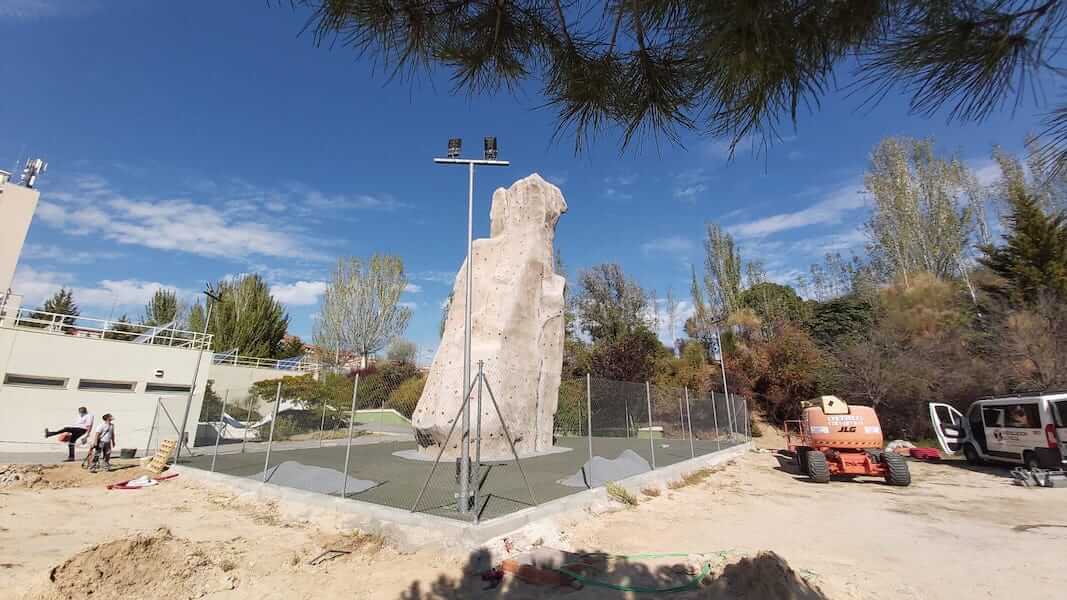

Proyecto realizado en Centro Deportivo Luis Aragones ( Rocodromo Hortaleza).
El proyecto consistio en la adecuación de la instalación deportiva existente a las nuevas normas de seguridad.

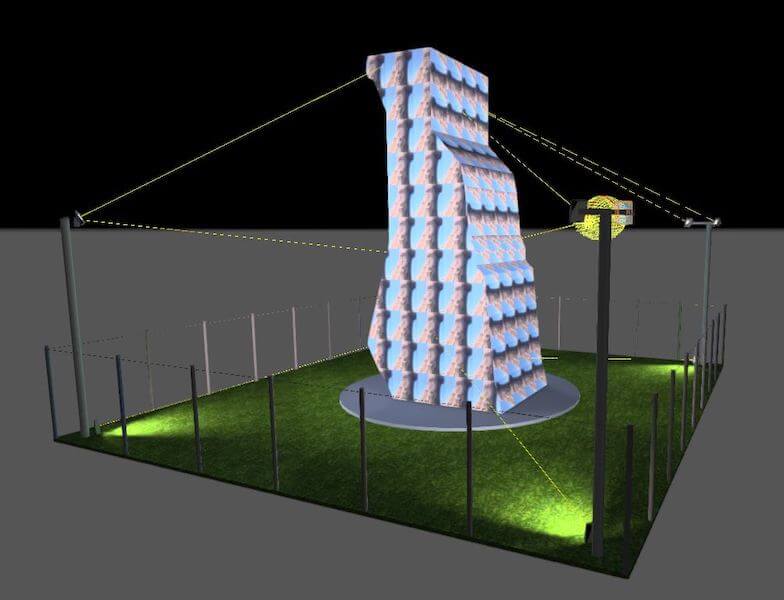

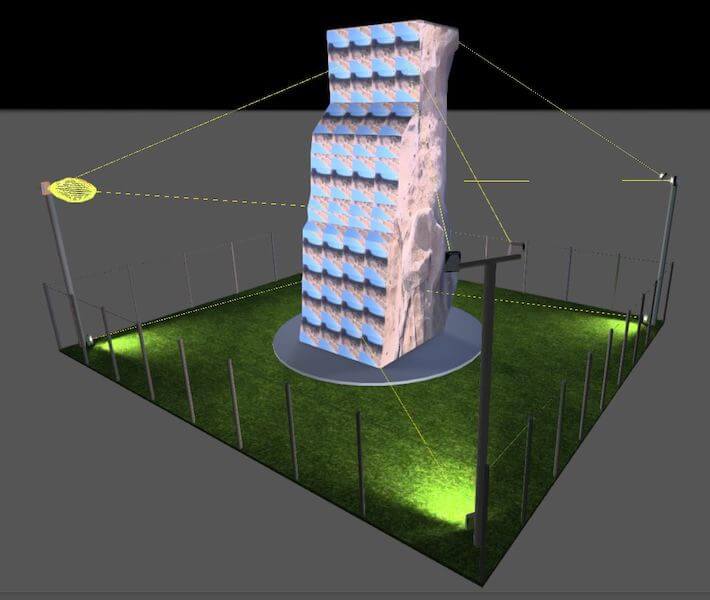

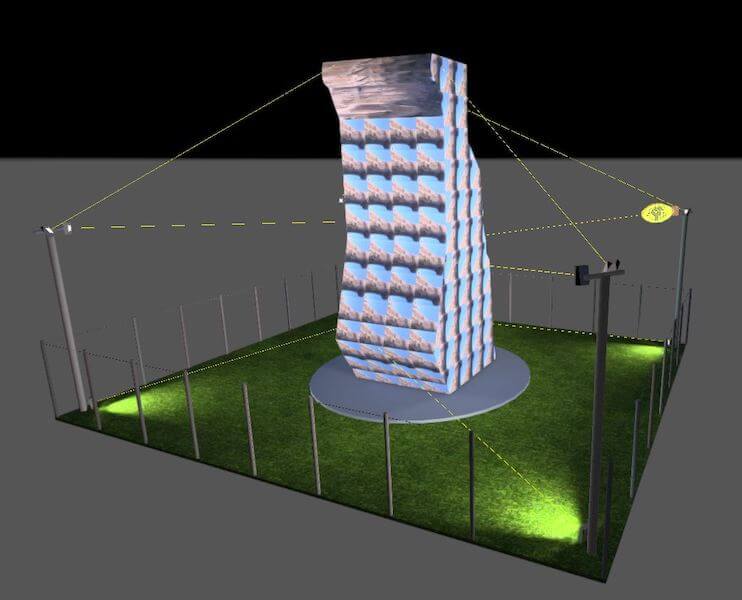

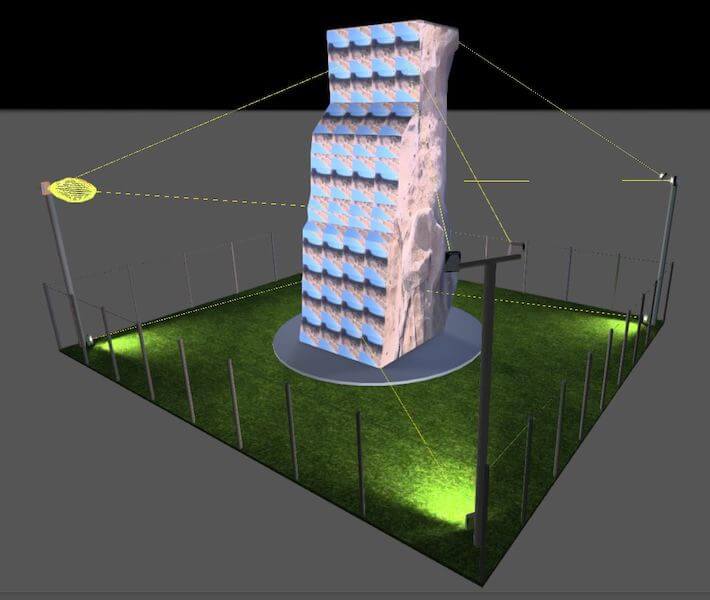

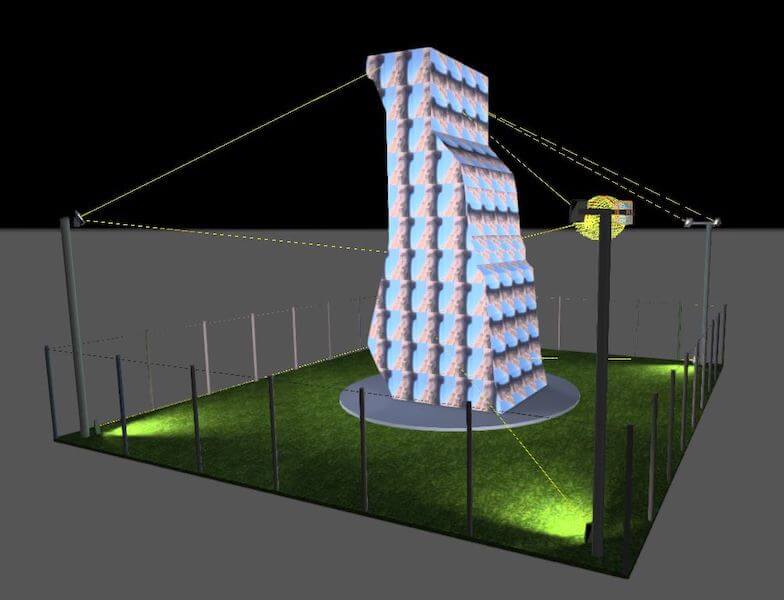

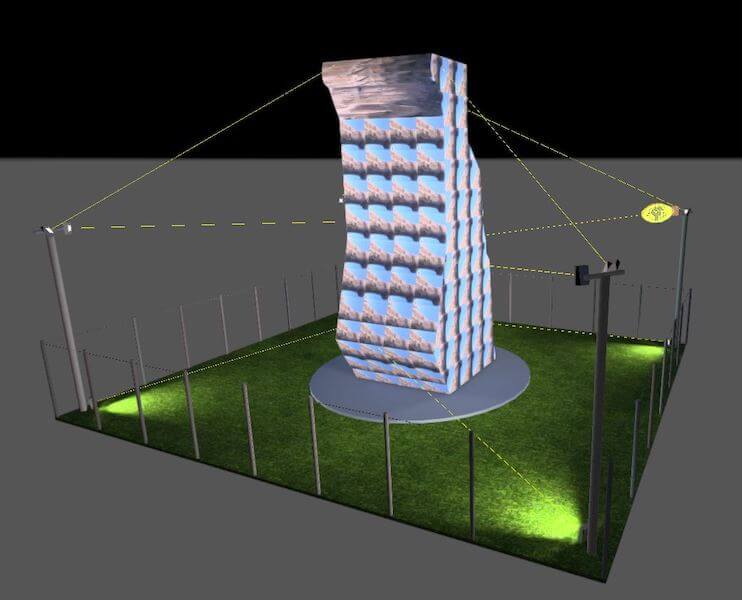

.- Suministro y montaje de proyector Smart Pro 2.0, 1 modulo 4000k, CRI70 TIPE A1, de 1 a 10 voltios, 165W, 17992 Lúmenes. (*)
.- Suministro y montaje de caja claved de protección en farolas, con fusibles calibrados para protección de disminución de sección a proyectores. (**)
.- Línea de alimentación para alumbrado público formada por conductores Sintenax o similar de cobre 3(3×2,5)mm² con aislamiento tipo RV-0,6/1kV, incluso cable para red equipo potencial tipo VV-750, canalizados por el interior de columna. (***)
.- Línea Repartidora . 1x10mm² ( 3 FASES+ NEUTRO) conductores unipolares aislamiento 1000V LH, instalándolos por canalizaciones
.- Red de toma de tierra estructura, realizada con cable de cobre desnudode 16mm², uniéndolo mediante soldadura aluminotérmica a la armadura decada zapata, incluyendo parte proporcional de pica, registro de comprobación y puente de prueba, i/instalado y conexionado. (****)
* Smart [PRO] 2.0 es la nueva gama de proyectores LED especialmente diseñados para aplicaciones deportivas y para grandes espacios exteriores. Gracias al uso de LED CSP, se consigue mejorar las prestaciones luminotécnicas del producto, simplificar su instalación, reducir los costes de mantenimiento y favorecer el ahorro energético, tanto en pequeñas instalaciones como en las más grandes y complejas.
**** Un sistema de cableado estructurado es el sistema colectivo de componentes, como cables, canalizaciones, conectores, etiquetas, espacios y demás dispositivos que deben ser instalados para establecer una infraestructura de interconexión para los componentes de una red.
