Proyecto realizado en el Pistas Mensalbas Villaverde.
Los trabajos realizados fueron:

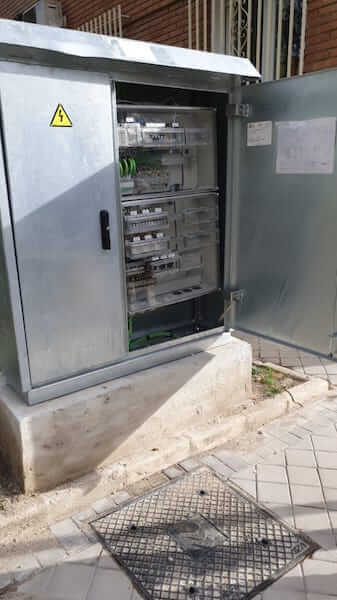

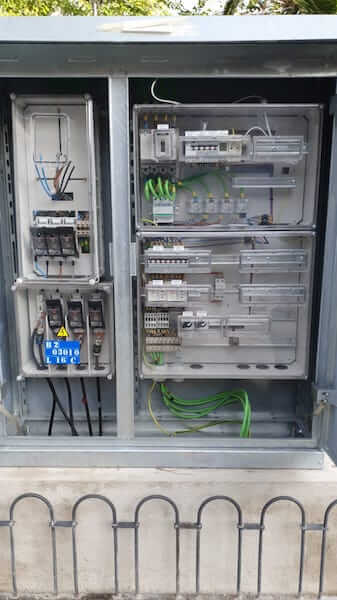

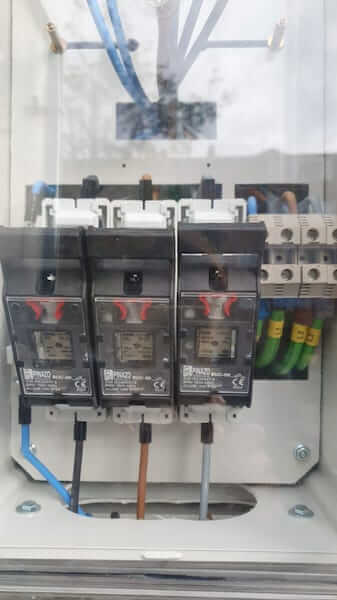

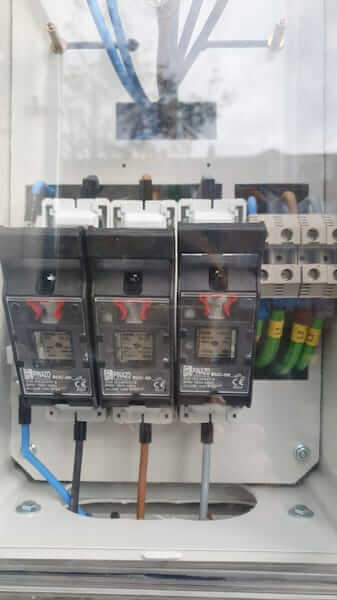

.- Instalación de Armario APM-4(*), hasta 6 salidas, según esquema AE-5.1, medida directa según P.C.T.G.

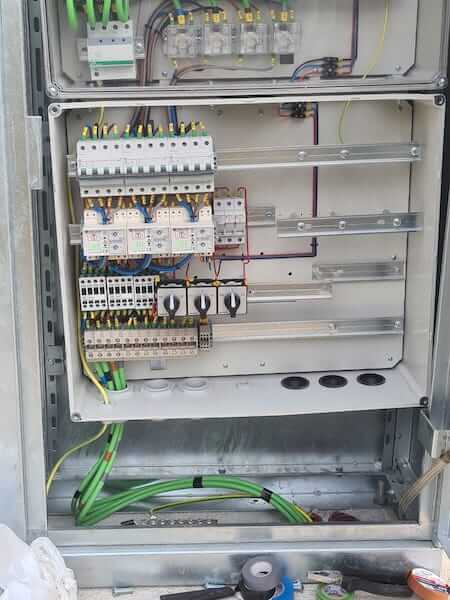

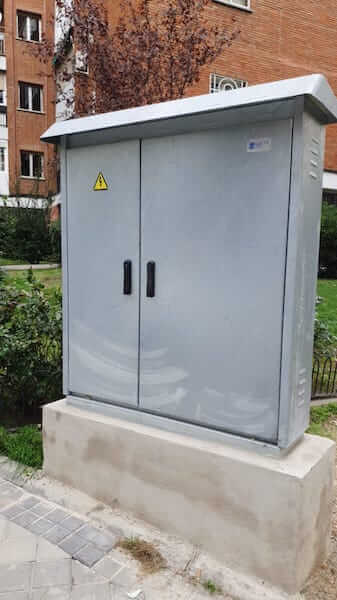

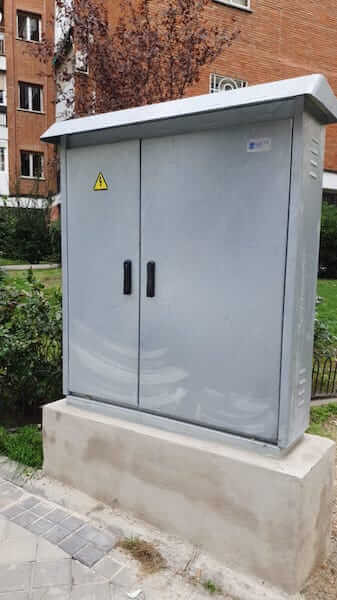

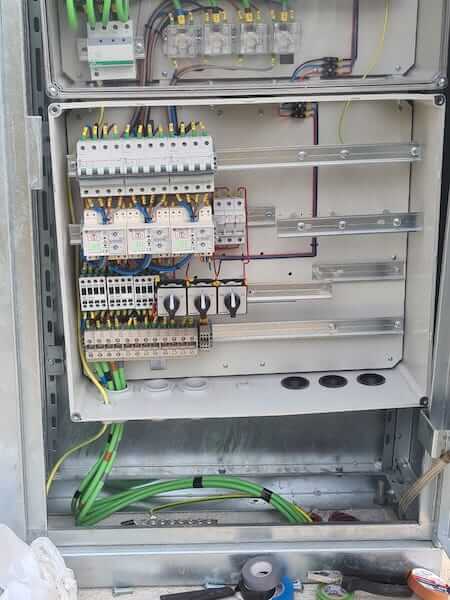

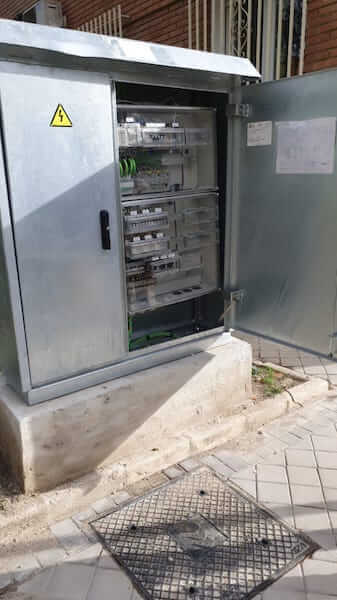

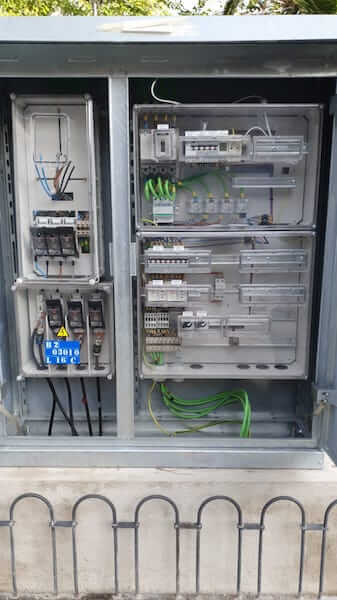

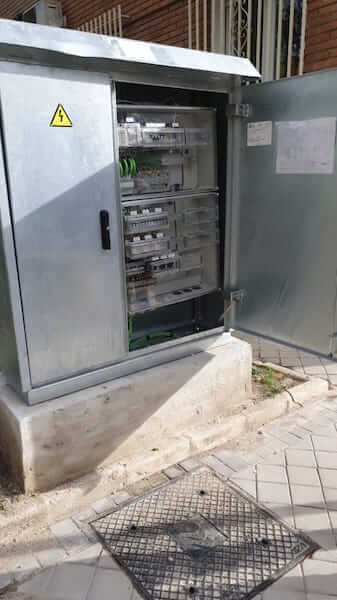

.- Instalación de Armario APM 6 (*) 4SLD.32A REC+RJ+MEDIDA DIRECTA Armario metálico fabricado en chapa de 3mm de espesor, galvanizado en caliente por inmersión, según normal UNE EN ISO 1461, modelo APM 6 (*)accesible mediante dos puertas, una independiente para la medida directa de compañía incluido, y otra con bastidor en cajas de poliéster, conexionada para tres salidas de alumbrado de 32A, con diferenciales rearmables (****) y reloj astronómico.
.- Instalación de Línea Repartidora 1×10 mm² (3 FASES + NEUTRO) hasta Columnas Existentes unipolares aislamiento 1000V LH.
.- Instalación de Red de toma de tierra estructura(**), realizada con cable de cobre desnudo de 16mm², unido mediante soldadura aluminotérmica(***).
.- Instalación de Toma de tierra independiente con placa de acero cobrizado cable de cobre de 35mm², unido mediante soldadura aluminotérmica(***).
.- Instalación de línea con conductores XZ1 (*****) 0,6/1kV 3x(1x240mm2)+1x150mm2
(*) APM-4 , APM-6 Armarios vacíos para centros de mando de alumbrado público, según norma del Ayuntamiento de Madrid Fabricados en chapa de acero (FE111) de 3 mm de espesor, galvanizados en caliente por inmersión, según norma UNE-37501.
(**) Un sistema de cableado estructurado es el sistema colectivo de componentes, como cables, canalizaciones, conectores, etiquetas, espacios y demás dispositivos que deben ser instalados para establecer una infraestructura de interconexión para los componentes de una red.
(***) Soldadura aluminotérmica Consiste en mezclar polvo de aluminio y óxido de hierro, que al calentarlos entran en reacción, desprendiendo gran cantidad de calor, suficiente para que los productos de la reacción se fundan, que al verterlo sobre las dos piezas a unir se logra la soldadura.
(****) Diferencial rearmable Dispositivo que permite restablecer la luz, de forma automática, cuando el diferencial salta por alguna incidencia transitoria.
(*****) Conductores XZ1 es un cable de aluminio libre de halógenos y no propagador de incendio
